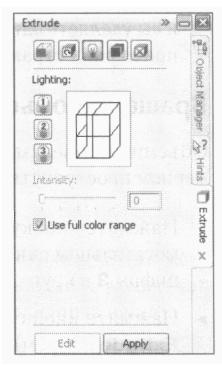

Чтобы управлять эффектом создания теней на объемных объектах, используйте кнопку Extrude Light (Освещение объемных объектов) вспомогательного окна Extrude (Объем). В данном режиме вы можете создавать и регулировать направление трех источников света (Рис 8.17).

Чтобы добавить источник света, сначала нажмите кнопку Edit (Изменить) в окне Extrude (Объем), а затем щелкните мышью на одной из кнопок с изображением электрической лампочки. Без источников света ко всем поверхностям вытягивания применяется один и тот же цвет.

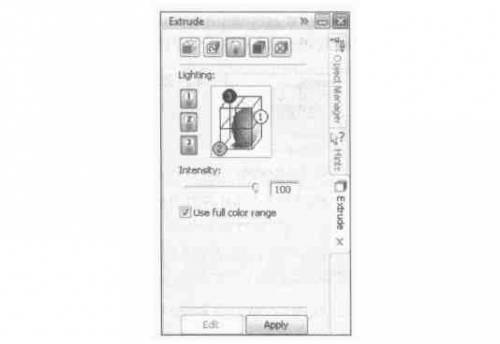

Сфера в центре контурного куба в поле предварительного просмотра свитка представляет собой объемный объект. Маркер источника света, изображенный кружком с номером 1, показывает позицию источника света по отношению к объекту. Чтобы переместить источник света, установите на круглом маркере указатель мыши и, нажав и удерживая кнопку мыши, переместите маркер источника света на новую позицию (Рис. 8.18).
Вы можете изменить интенсивность-любого источника света. Выделите маркер источника света и затем установите подходящую интенсивность ползунковым регулятором Intensity (Интенсивность). Также вы можете ввести значение интенсивности (от О до 100) в поле, расположенном справа от регулятора Intensity (Интенсивность).
Когда значение интенсивности приближается к 100, поверхность объекта становится светлее. Создание нескольких источников света с высокой установкой интенсивности вызывает появление очень светлого цвета на вытянутых поверхностях и создает иллюзию отражающей металлической поверхности объекта (Рис. 8.19).
При выделенном источнике света фон в круглом маркере становится черным, а цифра - белой. Это указывает на то, что источник можно настраивать. Если маркеры источников света не выделены, фон маркеров белый, а цифра - черная.
