Одним из способов изменения формы объекта является использование инструмента Shape Tool (Форма) для работы с узлами и манипуляторами кривизны. Другой способ - это применение к объекту огибающей.
Огибающая подобна рамке, которая появляется при выделении объекта с помощью инструмента Pick Tool (Выбор). Огибающая содержит восемь узлов, которые позволяют растягивать только часть объекта в определенном направлении.
Существуют четыре режима редактирования объекта с помощью огибающей. Эти режимы определяют способы изменения формы огибающей и объекта внутри нее. Первые три режима обычно используются для изменения формы одной стороны объекта. Если вам нужно сделать более сильные изменения, например, при размещении текста внутри объекта неправильной формы следует использовать четвертый режим.
Текст, форму которого изменили с помощью огибающей, остается текстовым объектом. Это означает, что вы можете редактировать текст, изменять текстовые атрибуты и даже заменять другим текстом.
Чтобы отредактировать форму объекта с помощью огибающей, выполните следующие действия.
Выделите объект.
Выберите команду меню Effects ♦ Envelope (Эффекты ♦ Огибающая). При этом на экране появится вспомогательное окно Envelope (Огибающая) (Рис. 8.1).
Кнопки во вспомогательном окне Envelope (Огибающая) позволяют выбрать один из четырех режимов редактирования огибающей:
Straight Line (Прямая линия) - прямая линия. В этом режиме два смежных узла соединяются прямой линией.
Single Arc (Одиночная дуга). Данный режим соединяет смежные узлы одной кривой.
Double Arc (Двойная дуга). В этом режиме смежные узлы соединяются кривой, состоящей из двух пересекающихся дуг
Unconstrained (Произвольный).



Различия между первыми тремя режимами лучше всего иллюстрируются при применении к участку фигурного текста (Рис. 8 2) или к прямоугольному объекту и дальнейшем использовании угловых узлов огибающей для изменения формы С круглыми объектами или объектами неправильной формы каждый из режимов работает примерно так же. Если вы не получили желаемого результата при работе в одном режиме, щелкните мышью на кнопке Reset (Сброс) во вспомогательном окне Envelope (Огибающая) и включите другой режим.

Произвольный режим является наиболее универсальным из четырех, поскольку позволяет производить любые изменения формы.
В первых трех режимах вы можете одновременно перемещать только один узел огибающей, а в произвольном режиме - выделить и синхронно перемещать несколько узлов.
Если при перемещении узла огибающей в любом из первых трех режимов вы будете удерживать нажатыми клавиши CTRL и / или SHIFT, то вы можете манипулировать огибающей следующим образом:
При использовании клавиши CTRL выделенный узел и узел смежного угла перемещаются в одном направлении.
При использовании клавиши SHIFT выделенный узел и узел смежного угла перемещаются в противоположных направлениях.

При одновременном использовании клавиш CTRL и SHIFT все четыре угла или стороны перемещаются в противоположных направлениях.
Выберите режим огибающей, щелкнув мышью на кнопке подходящего режима Кнопка зафиксируется в нажатом состоянии
При редактировании вы можете в любое время переключиться в другой режим, но помните, что информация о каждом режиме редактирования, который использовался последним для правки огибающей объекта, сохраняется вместе с объектом только после нажатия кнопки Apply (Применить)
Перетаскивая узлы рамки огибающей, измените форму объекта.
Нажмите кнопку Apply (Применить) во вспомогательном окне Envelope (Огибающая), чтобы применить изменения
В произвольном режиме редактирования можете использовать клавиши на цифровой клавиатуре компьютера, чтобы добавить и удалить узлы при редактировании огибающей объекта А также вы можете перемещать узлы с помощью клавиш управления курсором.
Если вы не щелкнете мышью на кнопке Apply (Применить), объект не перерисуется для заполнения формы новой огибающей. Если вы щелкнете мышью на другом объекте перед тем, как щелкнуть мышью на кнопке Apply (Применить), любые изменения, которые вы сделали для текущей огибающей, будут потеряны. Как только вы применили огибающую к объекту, который был предварительно преобразован в кривые, вы не можете выделять узлы без предварительного удаления огибающей.

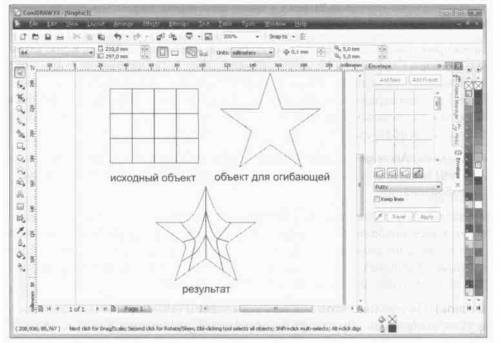

Вы можете создать огибающую с формой любого объекта. Чтобы создать огибающую из объекта, выполните следующие действия.
С помощью инструмента Pick Tool (Выбор) выделите объект, к которому
хотите применить огибающую
Выберите команду меню Effects ♦ Envelope (Эффекты ♦ Огибающая) Появится вспомогательное окно Envelope (Огибающая).
В появившемся окне щелкните мышью на кнопке Create Form (Создать форму). Указатель мыши примет вид
Щелкните мышью на объекте, с которого вы хотите скопировать форму. Появится штриховой контур формы объекта (огибающая), центрированный на целевом обьекте
Щелкните мышью на кнопке Apply (Применить) Целевой объект примет форму новой огибающей (Рис 8 3)


Вы можете отредактировать форму огибающей с помощью инструмента Shape Tool (Форма), а затем снова щелкнуть мышью на кнопке Apply (Применить), чтобы применить отредактированную огибающую к объекту
Команда меню Effects ♦ Copy Effect ♦ Envelope From (Эффекты ♦ Копировать эффект ♦ Огибающую) позволяет копировать огибающую одного объекта (источник) на другой (целевой).
Выделите целевой объект с помощью инструмента Pick Tool (Выбор)
Выберите команду меню Effects ♦ Copy Effect ♦ Envelope From (Эффекты ♦ Копировать эффект ♦ Огибающую) Указатель мыши примет вид
Установите указатель мыши на объект, с которого хотите скопировать огибающую, после чего щелкните мышью Целевой объект изменит форму в соответствии с новой огибающей.
Удаление огибающей восстанавливает первоначальную форму объекта Для удаления огибающей выполните следующие действия.
Используя инструмент Pick Tool (Выбор), выделите объект, к которому была применена огибающая.

Выберите команду меню Effects ♦ Clear Envelope (Эффекты ♦ Удалить огибающую) Первоначальная форма объекта будет восстановлена.
Если вы применили более чем одну огибающую к объекту, команда меню Effects ♦ Clear Envelope (Эффекты ♦ Удалить огибающую) отменит изменение формы, произошедшее вследствие применения последней огибающей. Однако вы можете выполнить эту команду многократно. Каждый раз, выполняя команду Effects ♦ Clear Envelope
(Эффекты ♦ Удалить огибающую), вы удаляете последнюю огибающую, и так до тех пор, пока все огибающие не будут удалены из объекта
Команда меню Arrange ♦ Clear Transformations (Упорядочить ♦ Отменить преобразования) возвращает выделенный объект к первоначальной форме, удаляя сразу все преобразования
При наложении огибающей CorelDRAW рассчитывает форму объекта, сравнивая позиции узлов огибающей с позициями маркеров рамки выделения. Вы можете воздействовать на результат этих расчетов и, следовательно, на форму объекта с помощью различных режимов, названия которых находятся в открывающемся списке вспомогательного окна Envelope (Огибающая).
Original (По углам) В этом режиме углы ограничивающей рамки проецируются в углы огибающей. Другие узлы огибающей размещены линейно вдоль края ограничивающей рамки (Рис 8 4)


Putty (По касательным). Этот режим установлен по умолчанию и похож на оригинальный, но производит меньше искажений, чем оригинальный, основывая окончательную форму объекта только на размещении угловых узлов огибающей
Vertical (По вертикали). Вертикальный режим подгоняет объекты по огибающей, растягивая объект по ограничивающей рамке огибающей, и затем сжимает или растягивает объект вертикально. Данный эффект наиболее заметен на вертикально ориентированных объектах, например, текстовых
Horizontal (По горизонтали). Этот режим работает так же, как и вертикальный, но в противоположном измерении, то есть сжимает или растягивает объекты горизонтально.
Обычно CorelDRAW преобразует прямые линии в кривые, чтобы объект заполнил огибающую наилучшим образом. При установленном флажке Keep Lines (Сохранять прямые) прямые линии стремятся остаться прямыми. Однако заметим, что объект больше не будет точно соответствовать форме огибающей
