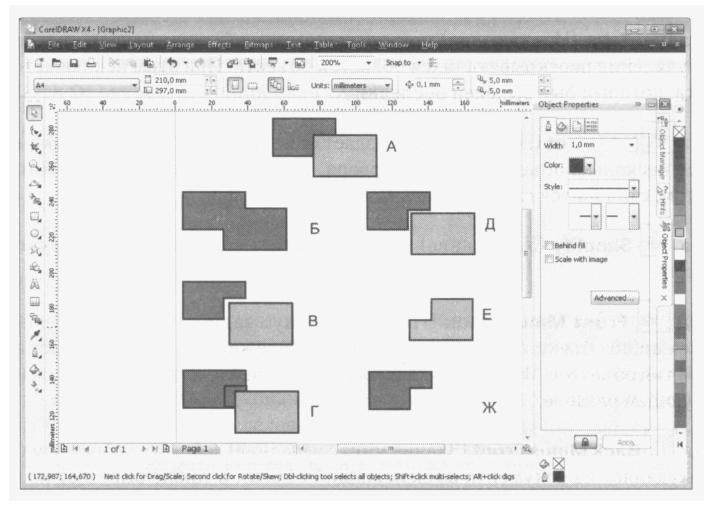

В редакторе CorelDRAW содержатся команды для проведения логических операций над объектами (Рис. 3.19). Эти команды выполняются с помощью кнопок на панели свойств. Данные кнопки появляются только при выделении нескольких объектов.

Intersect (Пересечение).
Trim (Исключение).
Weld (Объединение).
Simplify (Упрощение).
Front Minus Back (Передние минус задние).
Back Minus Front (Задние минус передние).
Creates a new object that surrounds the selected objects (Создание нового объекта, который окружает выбранные объекты).

Рассмотрим каждую логическую операцию подробнее.
Кнопка Weld (Объединение) объединяет выделенные объекты. Причем весь получившийся объект приобретает свойства (цвет, толщину линий) последнего выделенного объекта.
Кнопка Trim (Исключение) позволяет создать объекты неправильной формы путем удаления перекрывающихся областей объекта. При этом исключается часть объекта, который был выделен последним.
Кнопка Intersect (Пересечение) создает объект из области, где перекрываются два или несколько объектов. Проще говоря, участок объекта, перекрытый другим объектом, становится самостоятельным объектом.
Кнопка Simplify (Упрощение) вырезает область объекта, перекрытую другим объектом.
Кнопка Front Minus Back (Передние минус задние) удаляет из документа нижележащий объект, а также вырезает из вышележащего объекта область в месте перекрытия объектов. Что такое нижележащие и вышележащие объекты, вы узнаете в следующем разделе.
Кнопка Back Minus Front (Задние минус передние) действует обратным образом, то есть удаляет из документа вышележащий объект, а также вырезает из нижележащего объекта область в месте перекрытия объектов.
Кнопка Creates a new object that surrounds the selected objects (Создание нового объекта, который окружает выбранные объекты) создает новый объект, который повторяет внешний контур группы выделенных объектов. При этом все выделенные объекты так же создаются в документе.
