С помощью инструмента Ellipse Tool (Эллипс) можно нарисовать эллипсы и окружности.
Чтобы нарисовать эллипс, выполните следующие действия.
Нажмите кнопку Ellipse Tool (Эллипс) на панели инструментов.
Нажав и удерживая кнопку мыши, перемещайте указатель в любом направлении Горизонтальное перемещение указателя задает горизонтальный размер эллипса, а вертикальное - вертикальный.
Отпустите кнопку мыши, когда в рабочей области появится эллипс подходящего размера
Если в процессе рисования вы будете удерживать нажатой клавишу CTRL, то получите правильную окружность, а при удерживании клавиши SHIFT растягивание фигуры будет происходить не от края, а от центральной точки.
Также создавать эллипсы можно и с помощью инструмента 3-Point Ellipse Tool (Эллипс через три точки), скрытого под инструментом Ellipse Tool (Эллипс) на панели инструментов Рисование эллипса при этом происходит в два щелчка Сначала вы рисуете эллипс обычным способом. Но после первого щелчка эллипс не фиксируется в рабочей области. Далее, перемещая указатель мыши, вы меняете как размеры эллипса, так и угол, под которым он располагается. И только после второго щелчка позиция и размеры эллипса фиксируются
Теперь рассмотрим, как создавать различные дуги Для этого нам понадобится инструмент 3-Point Curve Tool (Кривая через 3 точки), который расположен в кнопочном меню инструмента Freehand Tool (Свободная форма)
Выберите инструмент 3-Point Curve Tool (Кривая через 3 точки) в меню кнопки Freehand Tool (Свободная форма) на панели инструментов. На месте данной кнопки может располагаться и другой инструмент группы (тот, с которым вы работали в последний раз). Вам нужна пятая кнопка сверху.
Установите указатель мыши в точку, где должно располагаться начало дуги.
Нажав и удерживая кнопку мыши, переместите указатель в точку, где должно располагаться окончание дуги.

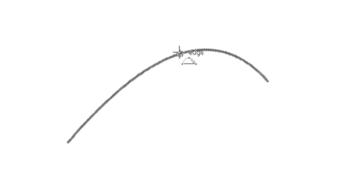

Отпустите кнопку мыши. Появится прямая линия. Перемещая указатель мыши в разных направлениях, понаблюдайте, как изменяется кривизна линии, и, добившись подходящей кривизны (формы дуги), щелкните мышью. Дуга будет зафиксирована (Рис. 3.11).
