Иногда возникает необходимость соединить два объекта линией, которая будет автоматически отслеживать все перемещения объектов. Например, при рисовании схем вы можете соединить два отдельных элемента. После этого, куда бы вы ни перемещали любой из этих объектов, соединительная линия всегда будет связывать эти объекты, то есть не будет разрываться.
Чтобы соединить два объекта линией, выполните следующие действия.
Выберите инструмент Connector (Соединительная линия) в кнопочном меню инструмента Freehand Tool (Свободная форма).
Нажмите и удерживайте кнопку мыши на точке привязки первого объекта. Точка привязки может быть создана на одной из сторон объекта либо по центру. При установке указателя на сторону или центр объекта появляется квадратный, треугольный или круглый маркер. То есть, если маркер появился, значит, в этом месте можно создать точку привязки.
Не отпуская кнопку мыши, переместите указатель на точку привязки второго объекта, после чего отпустите кнопку мыши. Соединительная линия готова.

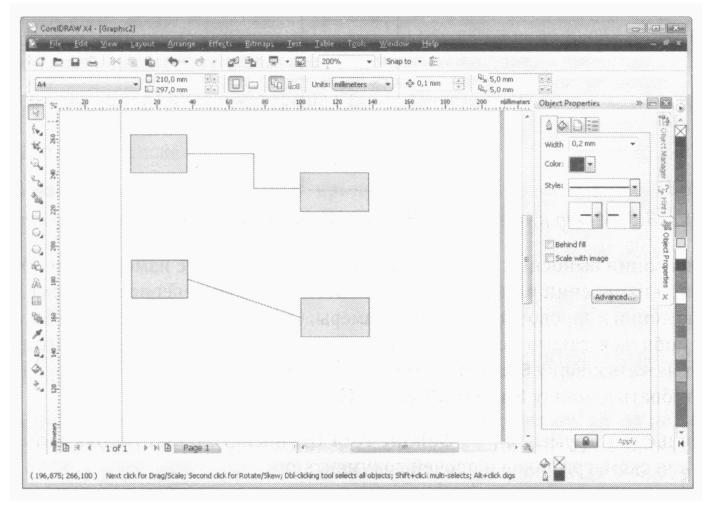

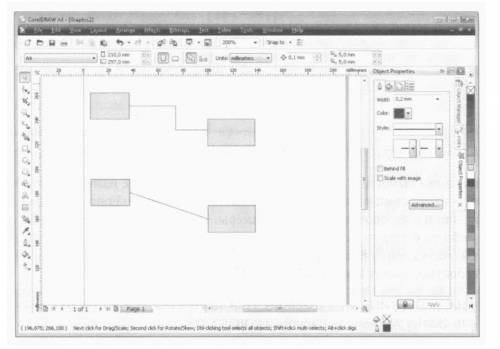

Кнопка Straight Connector (прямая соединительная линия) на панели свойств включает и отключает режим построения кратчайшей соединительной линии. То есть, если данная кнопка нажата, между объектами будет создана соединительная линия, проходящая по кратчайшему пути между точками привязки. То есть такая линия может располагаться и диагонально (Рис. 3.9).
Также на панели свойств появляются открывающиеся списки для установки стрелок на концах соединительной линии, выбора типа и толщины линии.
