В кнопочном меню инструмента Freehand Tool (Свободная форма) находится инструмент Dimension Tool (Размерная линия), предназначенный для рисования выносных размерных линий. Данный инструмент очень удобно использовать для создания разнообразных планов и чертежей (Рис. 3.7).

После выбора инструмента Dimension Tool (Размерная линия) на панели свойств появится ряд элементов управления для настройки данного инструмента Рассмотрим методы работы с размерными линиями.
Чтобы нарисовать вертикальную, горизонтальную или наклонную размерную линии, надо выбрать один из инструментов на панели свойств. Пиктограммы на этих кнопках отображают направление размерной линии. Для создания угловых размерных линий и выносок используются инструменты . При создании размерных линий указатель мыши принимает вид, аналогичный пиктограмме на выбранной кнопке
Для рисования линейных выносных размеров необходимо выбрать один из указанных инструментов и щелкнуть мышью в трех точках. Первый раз, чтобы указать точку, от которой измеряется расстояние, второй раз - вторую точку, до которой измеряется расстояние, третий раз - точку месторасположения надписи с размером. При этом размер вычисляется и отображается на рисунке автоматически.
Чтобы нарисовать угловые размерные линии, требуется четыре раза щелкнуть мышью Первый раз - в точке пересечения будущих размерных линий, второй раз - в точке окончания первой размерной линии, третий раз - в точке окончания второй размерной линии, и, наконец, в четвертый раз - в точке, где должна размещаться текстовая выноска с размером (углом)
На концах размерных линий можно добавить стрелки, что часто используется при создании чертежей. Это можно сделать с помощью вкладки Properties (Свойства) на панели Dockers (Окна настройки). Но об этом вы узнаете позже. Напомним, что данная вкладка по умолчанию не отображается, ее надо добавить с помощью Window (Окно).
Чтобы изменить единицы измерения, формат и расположение чисел на выносных размерах, воспользуйтесь управляющими элементами панели свойств.
Правее кнопок выбора инструментов на панели свойств расположены три открывающихся списка, с помощью которых можно изменить единицы измерения размерных линий В первом списке вы можете выбрать стиль цифр:
Decimal (Десятичные) - система, принятая у нас в стране, например, 5,65.
Fractional (Дробные) - система, принятая в некоторых странах, например, 31/4
U. S. Engineering (Техника США) - система, принятая в технической документации США, например, 2,23".
U.S. Architecture (Архитектура США) - система, принятая в строительстве США, например, 2'-1 s".
В следующем списке выбирается точность чисел, проставляемых на размерных линиях Например, для десятичных чисел вы можете выбрать число знаков в дробной части без дробной части - О, с одним знаком в дробной части - О.О, с двумя знаками в дробной части - 0.00, и т.д.
В третьем открывающемся списке вы можете выбрать систему исчисления, применяемую при простановке размеров. В CorelDRAW предлагается выбрать множество вариантов* миллиметры, метры, километры, дюймы, ярды и другие единицы измерения Далее на панели свойств находятся два поля:

Prefix (Префикс), то есть текст, добавляемый в метку размера перед числом.
Suffix (Суффикс), то есть текст, добавляемый в метку размера после числа.
Вводя разные слова в эти поля, вы сможете создавать такие нестандартные метки: «Длина 1,2 мм», «Всего 13 сантиметров», «111 в длину» и т. д.
Шрифт, а также его размер и атрибуты в размерных выносках можно менять, так как по сути это обычные текстовые объекты. О работе с текстом вы узнаете позже.
Кнопка Dynamic Dimensioning (Динамическое проставление размерных линий) в нажатом состоянии заставляет редактор CorelDRAW автоматически пересчитывать размеры при увеличении или уменьшении размерных линий. Если отжать эту кнопку, то первоначально вычисленные размеры останутся неизменными при изменении размеров линий.

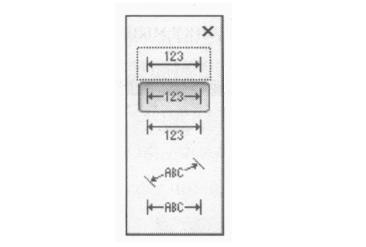

Кнопка Text Position Drop Down (Положение текста) позволяет выбрать стиль размещения надписей на размерных линиях. Нажав эту кнопку, вы отобразите меню, в котором наглядно показано, как текст будет размещаться относительно размерной линии (Рис. 3.8).

При рисовании выносных размеров вы можете связать их с измеряемым объектом, чтобы при изменении размеров объекта автоматически перерисовывались измерительные линии и заново вычислялись размеры, указанные на измерительных линиях. Чтобы добиться такого результата, перед началом рисования выносного размера следует нажать кнопку Snap to (Привязка к) на стандартной панели и в появившемся меню выбрать команду Snap to Objects (Привязка к объектам).
С помощью инструмента Callout Tool (Выноска) можно рисовать выносные линии для схем, графиков и прочей документации.
Для рисования выносной линии, состоящей из двух сегментов, щелкните мышью в трех точках: точке начала линии, точке перегиба и точке, в которой будет начинаться текст. После третьего щелчка автоматически включается режим ввода текста. Для рисования выносной линии, состоящей из одного сегмента, следует дважды щелкнуть мышью в точке перегиба.
